高壓油管標準 高壓油管制作標準 高壓油管規格標準

我國高壓油管經過多年發展，技術偏于成熟，也形成了一系列生產制作標準：

海底輸 油管 線管 API5L X52 PSL2 Φ8910、Φ114.311.1
油田用管 N80非調質管 API 5CT Φ139.77.72 J55油管 API 5CT Φ735.51
油井用油管、接箍管 API5CT J55、N80 冷軋(拔)熱軋
高壓油管國家標準：參照GB/T10544-03標準，DIN2003,SAE100R9、R。
高壓編織油管生產標準參照GB/T3683-1992和ISO/DIS1436-1985，DIN20022及SAE100RIAT
高壓油管規格標準范圍：DN5mm～DN102mm。
最高工作耐壓標準：70-120Mpa
工作溫度標準：油類-40℃～100℃，空氣-30℃～50℃，水乳液+80℃

全扣壓式高壓油管接頭最新標準，在原國家有關標準的基礎上，參照德、美、日等國的標準及結構進行研發制作。

高壓膠管嚴格執行國家標準（GB7548-1987）生產，生產商系ISO9001國家質量體系認證企業，可確保每條膠管使用壽命長、性能優良穩定。

一、擴口式高壓油管規格標準
1、擴口式端直通管接頭(GB/T 5625-2008)；
2、擴口式錐螺紋直通管接頭(GB/T 5626-2008)；
3、擴口式錐螺紋長管接頭(GB/T 5627-2008)；
4、擴口式直通管接頭(GB/T 5628-2008)；
5、擴口式錐螺紋彎通管接頭(GB/T 5629-2008)；

6、擴口式彎通管接頭(GB/T 5630-2008)；

二、卡套式高壓油管規格標準
GB3737.1-83卡套式直通管接頭;
GB3737.2-83卡套式直通接頭體;
GB3733.1-83卡套式端直通管接頭;
GB3733.2-83卡套式端直通管接體;
GB3735.1-83卡套式端直通長管接頭;
GB3735.2-83卡套式端直通長管接體;
GB3734.1-83卡套式錐螺紋直通管接頭;
GB3734.2-83卡套式錐螺紋直通接頭體;
GB3736.1-83卡套式錐螺紋長管接頭;
GB3736.2-83卡套式錐螺紋長管接體;
GB3756.1-83卡套式對接直通管接頭;
GB3756.2-83卡套式對接直通接頭體;
GB3754.1-83卡套式端對接直通管接頭;
GB3754.2-83卡套式端對接直通接頭體;
GB3755.1-83卡套式錐螺紋對接直通管接頭;
GB3755.2-83卡套式錐螺紋對接直通接頭體;
JB/ZQ4401-97卡套式圓錐管螺紋直通管接頭;
JB/ZQ4402-97卡套式圓錐管螺紋長管接頭;
JB/ZQ4406-97卡套式圓錐管螺紋對接直通管接頭;
各國標準號對比：
標準號 螺紋種類 圓錐內螺紋 圓柱內螺紋 圓錐外螺紋
ISO ISO7/1-1982 Rc1/2 Rp1/2 R1/2
英國 BS 21-1973 Rc1/2″ Rp1/2″ R1/2″
法國 NF E03-004 —— G1/2″J G1/2″
德國 DIN 2999 —— Rp1/2-DIN299 R1/2DIN2999
日本 JIS 130203 PT1/2″ PS1/2″ PT1/2″
蘇聯 ГOCT 6211 KTPYБ1/2″ —— KTPYБ1/2″

GB GB 133-74 ZG1/2″ —— ZG1/2″

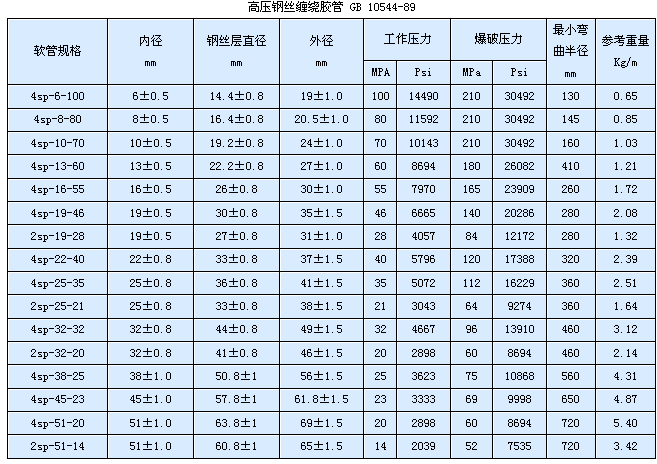

高壓鋼絲纏繞膠管標準GB10544-89
